Bússolas de polegar 2016 (atualização)

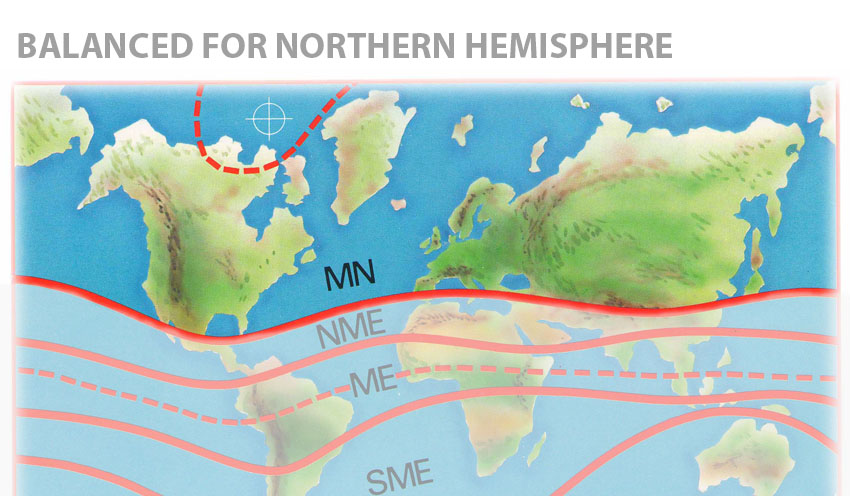

Há muito as bússolas de polegar estão se atualizando. Muitas marcas têm procurado se internacionalizar mais. As bússolas nada mais são que um instrumento de medida de ângulo tendo como referência um ímã que se atrai para um ponto de maior incidência magnética. Existem influências em determinadas zonas que são diferentes em cada continente da Terra. Por esse motivo uma bússola para uma zona 5 não funcionará bem na zona 1. Há bússolas que compensam essas diferenças e  são denominadas bússolas UNIVERSAL ou com um balanceamento que permite ser usada em qualquer local da Terra. Já ouvi o termo agulha MUNDIAL também. Mas na descrição técnica de uma empresa sólida do mercado consta como UNIVERSAL. Cada empresa tem sua denominação de Zonas de Magnetismo. Se sua bússola não é universal cuide para adquirir uma que seja de seu continente porque vendedores de lojas não costumam ter esse conhecimento. A figura abaixo à esquerda pertence ao critério da empresa SUUNTO. Na figura da  direita abaixo da empresa SILVA.

SUUNTO

SILVA

Estas bússolas são para o esporte Orientação(Orienteering) o atleta (orientista) insere no polegar direito ou esquerdo para poder manusear o mapa e fazer a leitura do ângulo(azimute). O seu elástico permite que o mesmo corra com o mapa sempre orientado na direção do trajeto com alinhamento do norte magnético. Sim isso mesmo, os mapas de orientação tem o norte magnético como referência.

Moscompass 11 com chip SI

A bússsola acima combina bússola mais um chip de processamento de tempo(http://www.sportident.com/index.php?lang=pt), um temporizador usado para gravar parciais de tempo numa prova de orientação.

A cápsula que é o compartimento que tem a agulha imersa num líquido tem características de reação e estas caraterísticas são as que determinam seu maior valor na hora de navegar no terreno. Há pessoas que procuram estabilidade da agulha(que ela oscile menos durante a corrida), há pessoas que preferem um alinhamento para o norte mais rápido. A soma ou o equilíbrio das duas características é que determinam a maior qualidade da mesma. Há questões de limbo(fixo ou móvel) que permitem marcar o ângulo do azimute(móvel) ou não(fixo). Há bases onde se encaixam à cápsula e que permitem segurar o mapa com o polegar e outras que tem uma ponta. Ambas para destros e canhotos e com marcação na escala 1:10.000. E ainda adaptadores em braceletes.

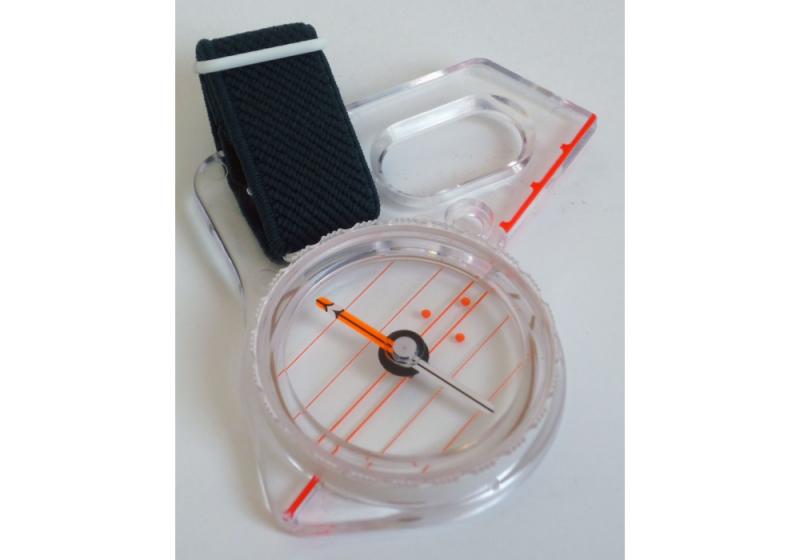

MOSCOW 9 XL

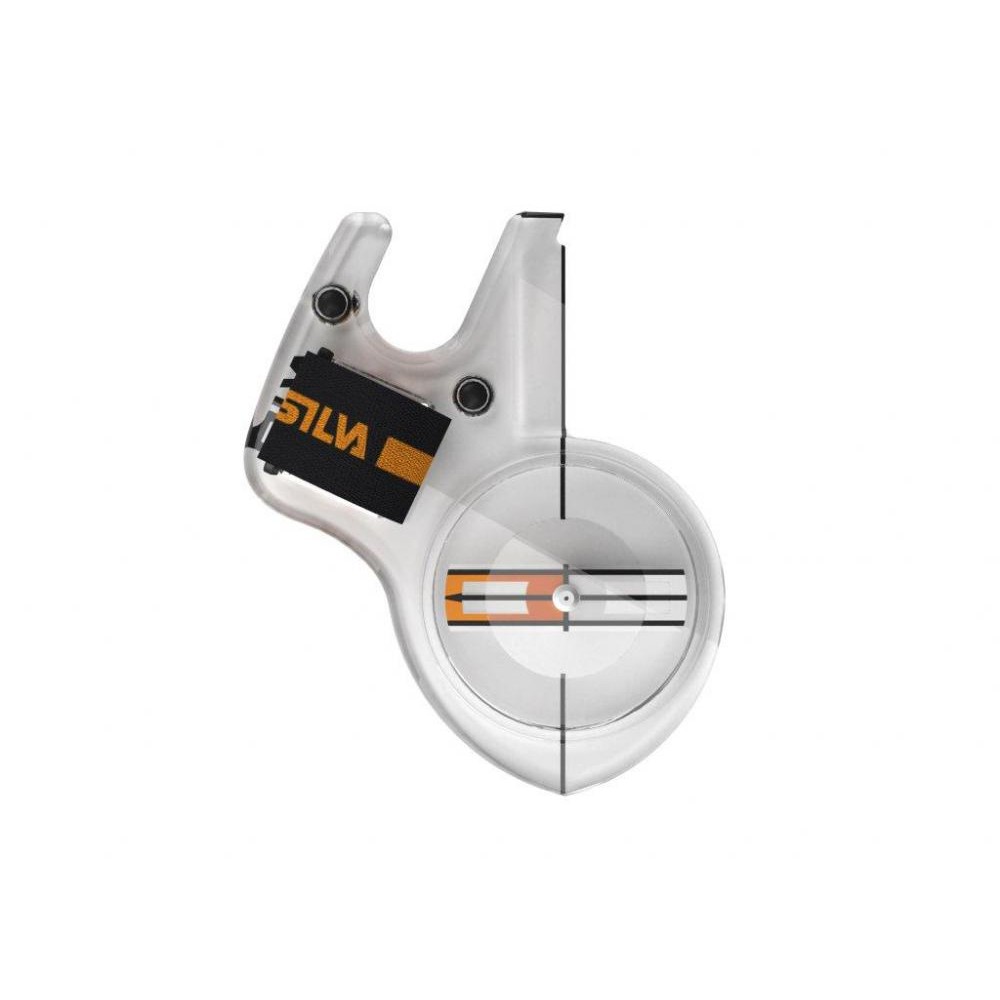

SILVA  Race Jet Left



Arrow 6 SUUNTO

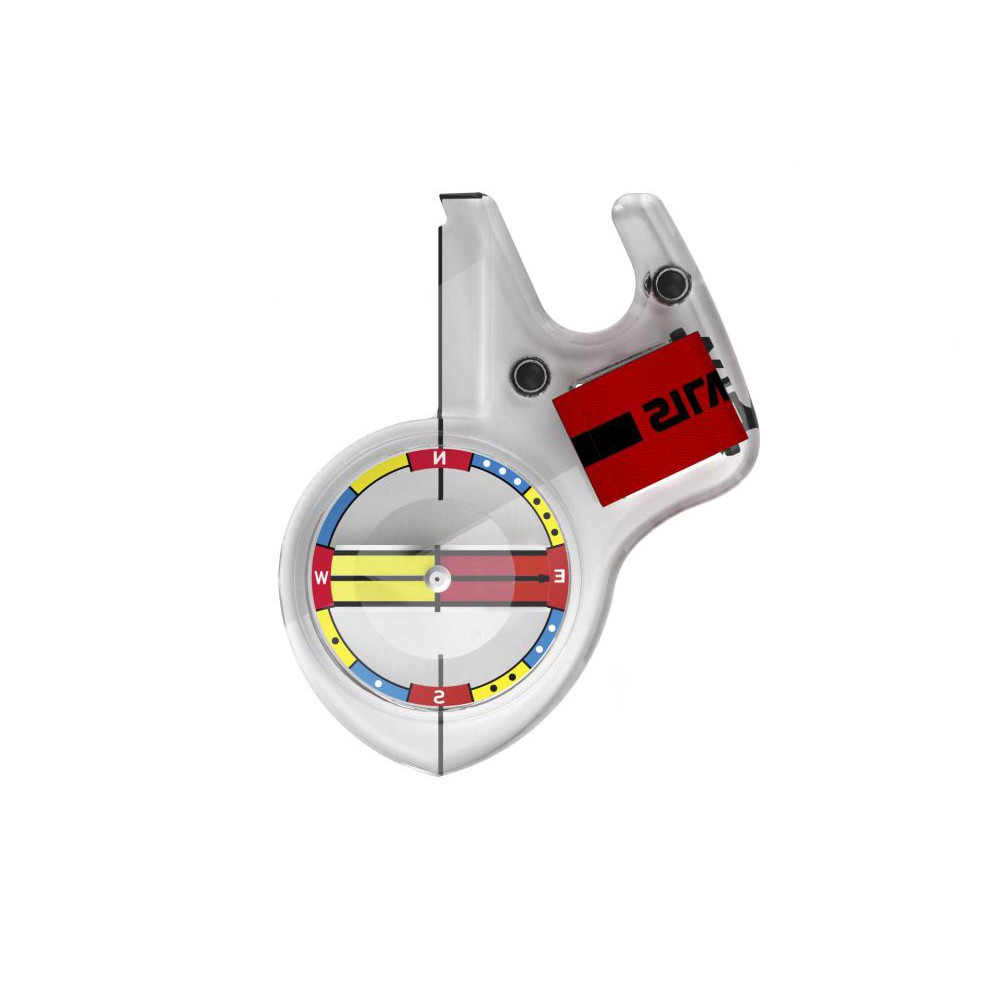

 SILVA 6NOR Spectra

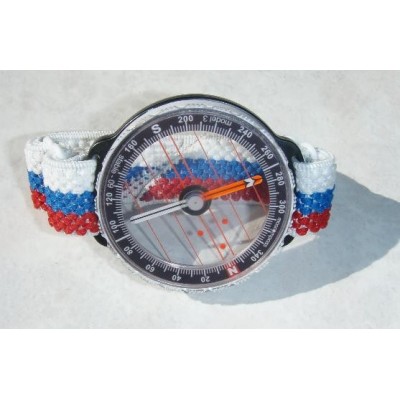

MOSCOW 3 com bracelete

Acessórios

Podemos utilizar lentes de aumento de cristal ou de plástico. Os parafusos e hastes não afetam o magnetismo das bússolas.

Lupa com haste para bússola MOSCOW

Lupa para bússola SILVA

Lente de cristal não específica

Montagem da haste

Recomendo de livre e espontânea vontade a loja do Bruno Rizzatti www.orientista.com.br porque ele é um orientista de longa data e conhece as necessidades desses atletas. Encontrará lá tudo o que precisa, não só para Orientação, mas outros apetrechos para seu camping ou aventura.

Links de Fabricantes

Moscompass

Silva

Suunto

OCAD 12 lançado

Temos o prazer de anunciar o lançamento do software suíço de mapeamento OCAD 12 versão Beta Test. O OCAD 12 oferece muitas características novas e numerosas melhorias que facilitam a elaboração de mapas.

Ferramentas de edição inteligentes

Várias ferramentas de edição novas e inteligentes foram adicionadas, incluindo:

• Mover de segmentos de objeto
• Mover os cantos de construção mantendo ângulos retangulares
• Remover vários vértices com uma ação de varredura
• Mostrar linha de projeto quando se move/ se alonga/ ou se gira um objeto
• Mover linha única ou vértice área com as teclas de seta

Ferramentas de Generalização

• Foram adicionadas algumas novas ferramentas de generalização, quer para características retangulares (por exemplo, edifícios) ou para recursos de linha (por exemplo, linhas de contorno).

Padrões Irregulares

• Representação de símbolos da área (por exemplo, florestais ou seixos) com padrões irregulares.

• Elementos da estrutura podem ser cortados ou exibidos completamente na borda da linha.

Topologia

• Remover vértices duplicados

• Cortar linhas nos cruzamentos e / ou inserir objetos de ponto

Assistente para MDE passo a passo

• LiDAR e dados MDE estão se tornando mais importantes para a criação de mapas topográficos. Um assistente passo a passo ajuda você a analisá-los, criar relevos sombreados, linhas de contorno, falésias e altura da vegetação. Além disso, você pode colocar perfis para analisar impulsos intermediários de LiDAR.

Painéis de encaixe

• As tabelas de simbologia e outras tabelas de ferramentas podem ser destacadas e colocadas em qualquer lugar.

Registro de Tempo para os objetos

• Os objetos podem obter um registro de tempo quando criados ou editados, que podem ser consultados.

Versão em 64-bits

• O OCAD 12 também estará disponível em uma versão de 64 bits para melhor manipulação de arquivos de base e quaisquer outros arquivos grandes.

Representação múltipla

• Representação múltipla permite a criação e exibição de objetos cartográficos em diferentes locais (deslocamentos de rótulos de texto, por exemplo) e diferentes estilos de mapa.

Automatização com scripts XML

• Mapeamento de processos pode ser automatizado com scripts facilmente criados em XML. Também é possível usar scripts XML para criar mapas temáticos.

A versão OCAD 12 teste Beta está disponível gratuitamente para todos os usuários do OCAD 11 Orienteering Standard ou Professional. O OCAD 11 deve estar instalado e ativado no mesmo computador.

Há versões em vários idiomas incluindo português, o link para download é:



https://ocad.com/wiki/ocad12/en/index.php?title=Beta_Test/

Instalando os simbolos T34-700 no QGIS Brighton 2.6.1

Baixe o arquivo zipado T34-700 para a sua "Área de Trabalho"



Clique com o botão 2 do mouse em cima dele e clique em "Extrair tudo"

Na caixa de diálogo que aparecer digite exatamente isso:

C:\Program Files\QGIS Brighton\apps\qgis\svg

Se o seu windows estiver em português será assim:

C:\Arquivos de Programas\QGIS Brighton\apps\qgis\svg

Continuar:

Pronto os seus símbolos estão instalados.
Para verificar os símbolos abra o programa QGIS:
Menu - Camada - Criar camada - Criar camada do tipo shape

 Ok

 Nomeie a camada e salve

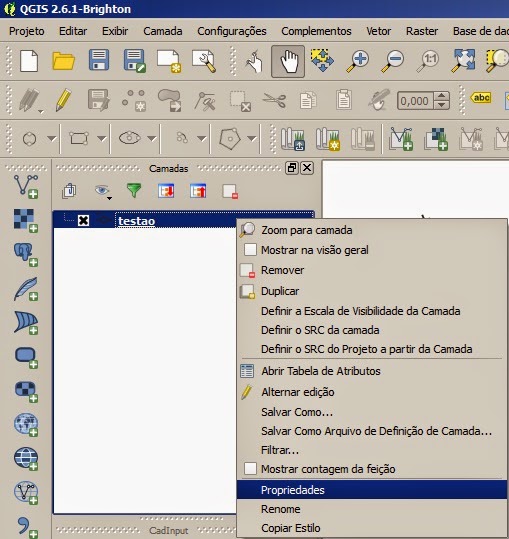

 Clique como botão 2 do mouse na camada e vá em propriedades



Selecione Marcador Simples(no lado esquerdo).
Agora do lado direito selecione a seta ao lado onde está Marcador simples e selecione  Marcador SVG.
Desta forma se abrirão todos os marcadores SVG para escolher o que desejar, incluindo os do T34-700

Gostou do que leu e deseja adquirir os símbolos? Fique tranquilo é só enviar um email para creonte38@gmail.com que te envio gratuitamente. Ayr Müller Gonçalves.

"O conhecimento só é válido quando há alguém para se transmitir. O número um não existe é apenas um artifício matemático."

Nova Fase

Olá pessoal estou numa nova fase e pretendo compartilhar com vocês os frutos dos trabalhos que estão por vir. O retrato atual é o seguinte: faço a faculdade de Segurança da Informação na UNISINOS Porto Alegre de maneira tranquila com poucos créditos por semestre e venho desenvolvendo trabalhos em áreas de SIG para os meus cursos. Vou enumerar os projetos para que possam acompanhar o seu desenrolar por aqui até que estejam concluídos.

• Simbologia T-34700 para cartografia digital no QGIS



• Tradução dos menus do software Open Orienteering Mapper http://oorienteering.sourceforge.net/

• Apostila do Open Orienteering Mapper

• Apostila de QGIS 2.4 básico

Estes são os principais projetos em andamento para os próximos meses em ordem hierárquica de valor.
Coloquei no meu blog um botão de doação espontânea via Pay Pal, não há interesse em fazer de meu conhecimento um lucro, pois ganho meu sustento de outras formas, mas se você for sensível a causa de contribuir para melhorar os conteúdos e os projetos que desenvolvo, agradecerei com cada vez mais trabalho.
Lembro a todos que tudo que produzo sempre foi e sempre será gratuito.

Descarregar dados do GPS no QGIS

Descarregar dados diretamente do GPS (Garmin):

Menu/Vetor/GPS/Ferramentas GPS:

Agora selecione a aba “Descarregar do GPS” e clique em “Editar dispositivos”, selecione “Garmin serial”, na “Porta” coloque “usb”. Escolha qual o “Tipo de feição” que deseja descarregar (pontos, rotas ou trilhas). Atribua um Nome a camada e clique em “Salvar como”.

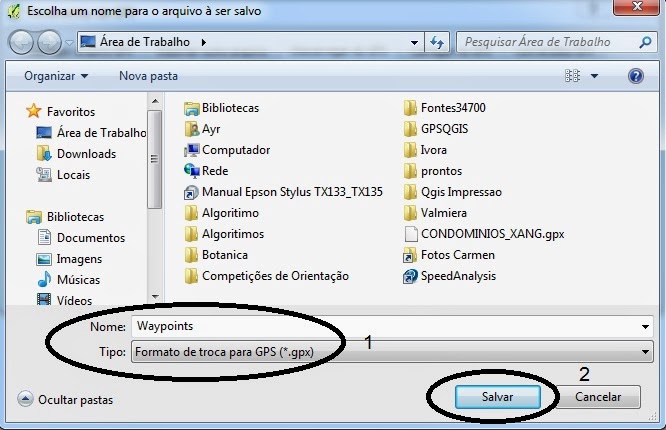

Agora atribua um nome de saída para esse arquivo de feição que escolheste (sugiro colocar o mesmo nome da camada). Clique em “Salvar”.

Clique em “OK”:

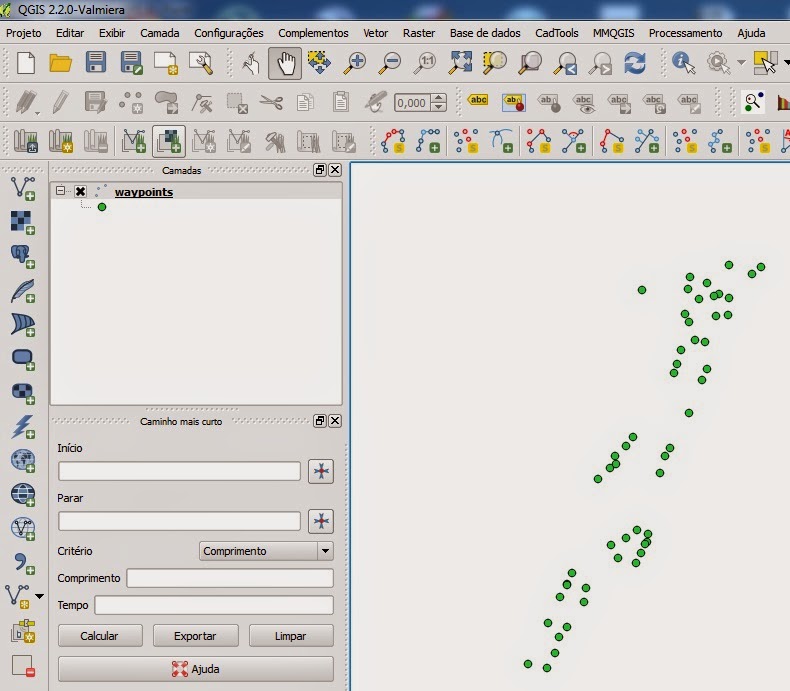

Visualize a sua camada ser carregada na tela:

Caso não apareça a camada na sua tela clique com o botão 2 do mouse na camada(waypoint) e selecione “Aproximar a camada à sua extensão”:

Criação de Buffer no QGIS

Inicie escolhendo um layer de linha depois acesse no menu principal: Vetor/Geoprocessar/Buffer(s):

Escolher a camada vetorial na janela Buffer(s). "Entrar com a camada vetorial", definir o valor da "Distância do buffer"(colocar ponto ao invés de vírgula), que pode ser em coordenadas geográficas ou em metros, sempre adequando  sistema de projeção ao projeto.

Selecione "Buscar" e escolha onde salvar na janela "Save output shapefile", este novo layer. Escolha um nome: "Buffer.shp" e clique em "Gravar".

 Nessa janela já virá assinalado o caminho onde será gravado arquivo, marque "dissolver resultados de buffer" e "Adicionar resultados à tela", clique em "Ok".

O Buffer será desenhado no mapa.Caso esteja por cima é só descender na janela de layers para que ele possa ficar na posição correta de visualização, assim como no item 6 da figura abaixo.

Gerar curvas de níveis no QGIS

Selecione Camada/Adicionar camada raster:

Escolha um arquivo SRTM e depois que o mesmo aparecer nos layers, clique com o botão direito e selecione "propiedades".

Selecione “Estender para MinMax” , “Aplicar” e “Ok:

Selecione no menu Raster/Extração/Contorno:

Clique em “Selecione” para definir o arquivo de saída para as curvas de níveis:

 Clique na seta para definir qual pasta deseja guardar o arquivo de curvas de níveis, atribua um nome a ele e selecione “Gravar”:

Agora defina a equidistância das curvas de níveis (intervalo de linhas de contorno), marque “Nome do  atributo”, “Carregar na tela ao concluir” e selecione "Ok".

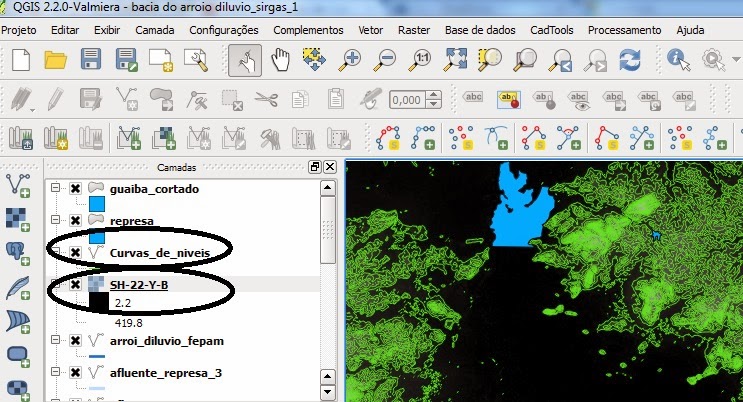

 As curvas estão geradas, agora é só desligar o layer do SRTM (SH-22-Y-B).

 E as curvas de níveis estão incorporadas com  intervalo que definiste.

Selecionando o layer “Curvas_de_níveis” com o botão direito do mouse clique em “Abrir tabela de atributos”:

Aqui estão as curvas de níveis com as suas respectivas cotas:
